Šroub do plechu M6 x 25 E16 + podložka EPDM

Podrobný popis

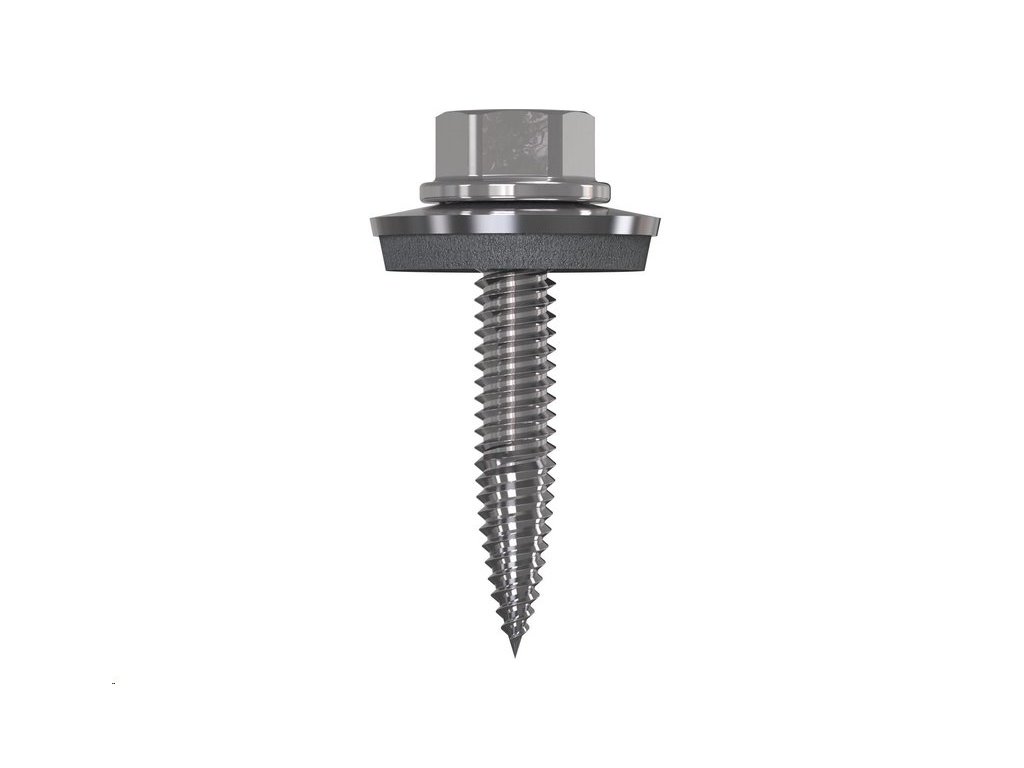

Šroub do plechu M6 x 25 E16 + podložka EPDM

Šroub do plechu - samovrtný nerezový (DE výroba) s podložkou EPDM nebo také samořezný šroub M6x25 do plechu, který je jedním z prvků montáže fotovoltaických panelů. Inovativní geometrie závitu zajišťuje rychlé a beztřískové upevnění šroubu do plechu a zároveň vysokou nosnost spoje.

Beztřískové vrtání - během instalace nedochází k řezání vrtného materiálu, což výrazně zabraňuje vzniku rezavých skvrn. Při vrtání ve srovnání s běžnými samovrtnými šrouby s vrtacím ostřím nevznikají žádné třísky nebo špony.

Šroub je integrován s podložkou z nerezové oceli a vrstvou vulkanizovaného EPDM, která utěsňuje místo instalace a zabraňuje vniknutí vody do upevňovacího otvoru.


Aplikace šroubu

•  Upevňování hliníkových a ocelových profilů na hliník a ocel.
•  Upevňování hliníkových stojanových konzol na ocelové podkonstrukce.
•  Vhodné pro instalaci pomocí vrtacího šroubováku.

Vlastnosti šroubu

•  Nerezová ocel A2 s hrotem vrtáku z kalené oceli
•  Jemný závit zvyšující pevnost v tahu
•  Mimořádně silná odolnost proti korozi díky přídavku niklu do slitiny
•  Vhodný do všech podmínek prostředí
•  Těsnící podložka z nerezové oceli
•  Předmontovaná těsnicí podložka
•  Bezskluzová aplikace
•  Upevnění s redukovanou třískou
•  Vynikající upínací vlastnosti

Montáž šroubu

1. Vložte šroub se zvýšeným tlakem a nízkými otáčkami (cca 200 ot./min.).
2. Tlak lze snížit, jakmile zachytí závit. Poté lze otáčky zvýšit na přibližně 1600 ot/min.
3. Bezprostředně před nasazením těsnicí podložky výrazně snižte otáčky a těsnicí podložku dotahujte, dokud nebude mírně stlačená.
4. Doporučený utahovací moment pro ocelovou nosnou konstrukci cca 3 Nm, do tloušťky materiálu 0,8 mm 1 Nm.
5. Doporučený utahovací moment pro ocelovou nosnou konstrukci cca 1 Nm, do tloušťky materiálu 0,8 mm 0,5 Nm.

Specifikace šroubu

• Materiál: bimetal (nerezová ocel A2, Nikl Strike, modře pozinkovaný, povrchová úprava proti tření)
• Materiál těsnění: nerezová ocel A2/EPDM
• Hlava: šestihran SW8
• Rychlost zpracování [ot/min]: 1600
• Výkon vrtání [mm]: 1 x 1,25/2 x 1,0 mm
• Utahovací moment [Nm]: max. 3,0
• Průměr: 6 mm
• Délka: 25 mm
• ETA: 21/0306
