Relé ovládané tlačítkem, STAVEBNICE

Podrobný popis

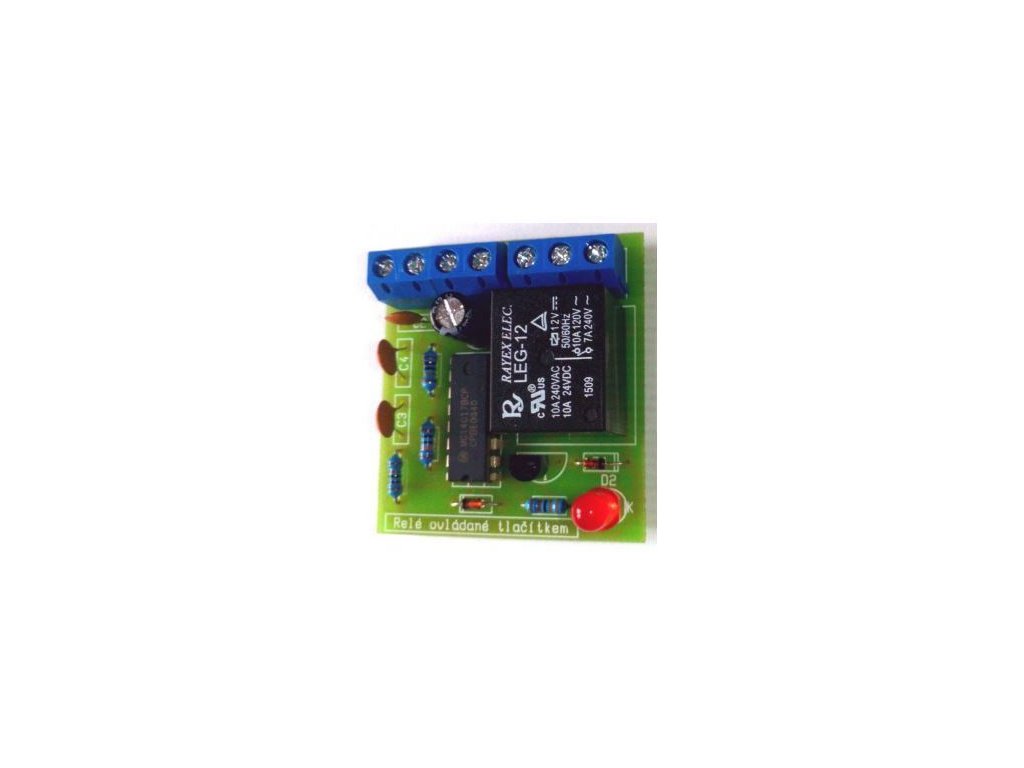

Napájení 12V, Odebíraný proud ma. 40mA, Plošný spoj 4,6 x 4,2 cmUž z názvu je patrné k čemu je stavebnice určená. Relé je výkonový elektromechanický spínací prvek, který může nahrazovat klasický mechanický spínač - přepínač. Ovládací tlačítko je galvanicky odděleno od kontaktů relé. Výhoda tohoto zapojení je, že plošný spoj s relém může být umístěni například v rozvaděči a ovládací tlačítko někde na ovládacím panelu. Ledka indikuje stav, že je relé sepnuto. Relé použité v této stavebnici má jeden přepínací kontakt. Všechny vodiče se připojují pomoci šroubovacích svorek.. Ovládací tlačítko je ošetřeno proti zákmitům a je připojeno mimo plošný spoj vodiči dosvorky. Relé vždy zůstane rozpojené při každém přivedení napájecího napětí.
