Laboratorní zdroj Riden RD6018-W

Podrobný popis

Laboratorní zdroj 0-60V, 0-18A spínaný s USB a wifi modulem ESP-12F (v balení mimo přístroj)
**Technické parametry:**
Model: RD6018-W
Obrazovka displeje: 2,4 palcový barevný LCD displej
Rozsahvstupního napětí: 6-70V
Rozlišení měření vstupního napětí: 0,01V
Rozsah výstupního napětí: 0-60V
Rozlišení měření výstupního napětí: 0,01V
Rozsah výstupního proudu: 0-18A
Rozlišení měření aktuálního nastavení: 0,01A
Rozsah výstupního výkonu: 0-1080W
Přesnost výstupního napětí: ± (0,3% + 3dig)
Přesnost výstupního proudu: ± (0,5% + 5dig)
Přesnost vstupního napětí ± (1% + 5dig)
Přesnost měření napětí baterie: ± (0,5% + 3dig)
Typické zvlnění výstupu: 250 mV Vp-p
Rozsah pracovních teplot: -10°C~40°C
Doba odezvy v režimu konstantního napětí: 2ms (0,1A-5A zátěž)
Externí senzor Rozsah detekce teploty: -10°C ~ 100°C / 0° ~ 200F
Regulace zatížení konstantním napětím: ± (0,1% + 2dig)
Přesnost detekce teploty přesnost: ±3°C / ±6F
Regulace zatížení konstantním proudem:± (0,1% + 3dig)
Rozsah měření kapacity: 0-9999,9999Ah
Nastavení jasu obrazovky: 0-5 úroveň celkem 6úrovní
Rozsah měření energie: 0-9999,9999h
Hmotnost (s balením): 680g
Statistická chyba kapacity a energie: ± 2%

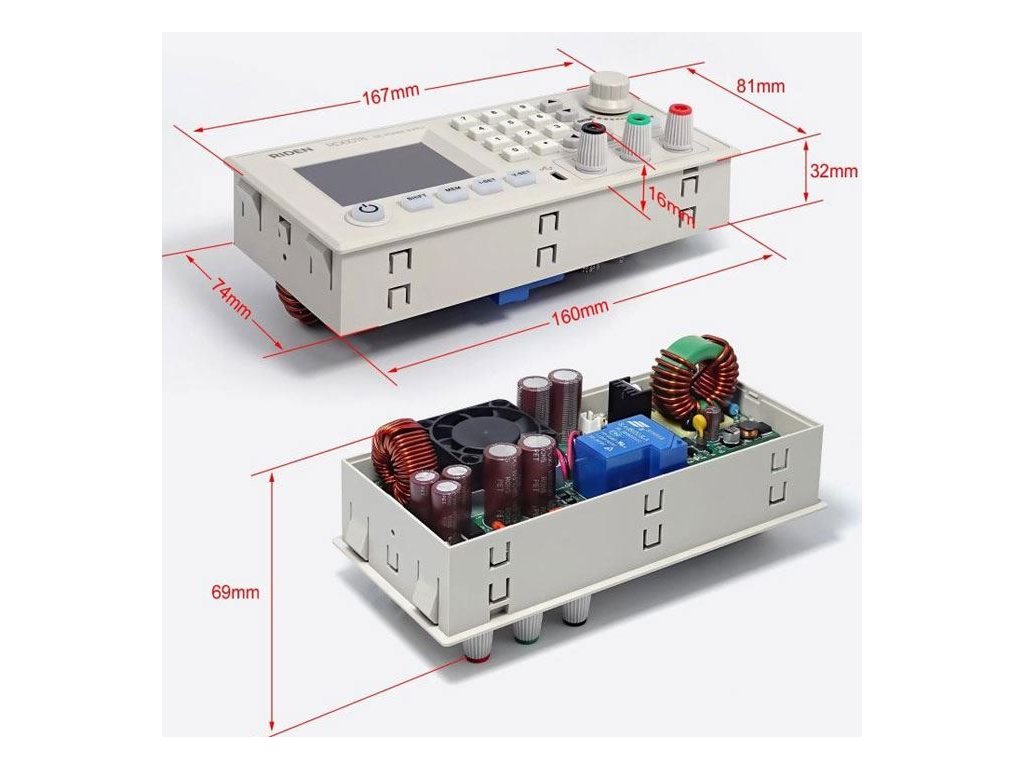

Rozměry produktu: 167x81x65mm
Pokles napětí >1V a >10%

**Upozornění:**
- Výstup musí být používán izolovaně od vstupu, jinak dojde k nevradnému poškození
- Pokud připojujete induktivní zátěž (motor apod.), výstupní proud může být maximálně 1/3 jmenovitého proudu zdroje. Tuto hranici nelze překročit ani krátkodobě.
- Po rozbalení se nedotýkejte součástek a deskyholýma rukama, protože by statická elektřina mohla zničit citlivou řídicí a měřicí elektroniku. Měnič kompletujte na antistaticky uzpůsobeném pracovišti a používejte antistatické rukavice. Dotýkejtese měniče jen za obvodové hrany.
- Pro správnou fukkci zdroje je třeba zajistit vstupní napětí minimálně o 3 až 5 voltů vyšší než výstupní.
- Pokud budete zdroj připojovat na usměrněné napětí z transformátoru nebo na nějaký AC/DC měnič, použijte na vstupu filtr (velké kondenzátory, minimálně 4700 µF). Pokud se přesto bude měnič chovat nestabilně, přidejte ještě LC filtr (cívka 47µH+kondenzátor2200 µF).
- Vstupní napěťový rozsah je DC 6–70 V, přičemž 70 V je skutečné limitní napětí.
