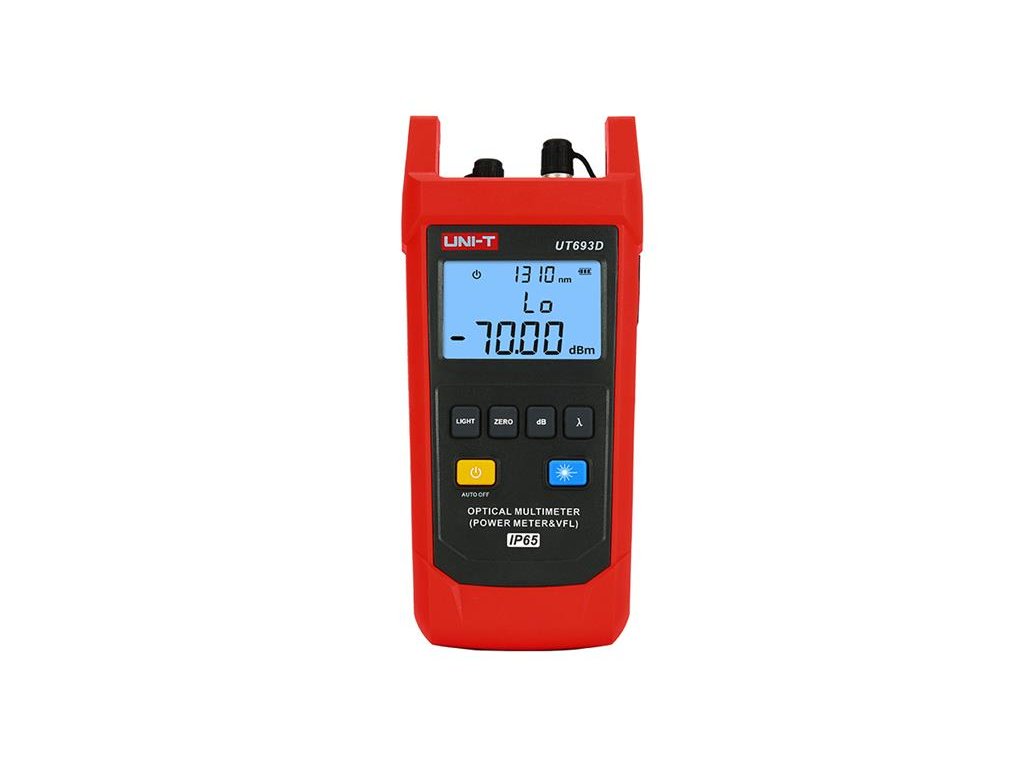

Tester optických vláken UNI-T UT693D

Podrobný popis

Tester optických vláken UNI-T UT693D

Optický multimetr UT693D je vhodný pro konstrukci a údržbu optických kabelových tras, pro výrobu, instalaci, provoz a údržbu optických přenosových systémů, pro hodnocení optického zařízení v optickém inženýrství, laboratořích a výrobních závodech.

Ruční tester optické energie UT693D slouží k měření absolutní optické energie nebo relativní ztráty optické energie v délce vodiče z optických vláken.

Je navržen tak, aby vydržel pád ze 2m, je vhodný pro práci ve venkovním prostředí. Odolnost vůči prachu/vodě je IP65. Navíc disponuje podsvíceným displejem, automatickým vypnutím po 10 minutách nečinnosti. Může detekovat poškození optického vlákna do vzdálenosti 8 až 10 km.

• Měření optického výkonu paprsku ve vlnových délkách v rozmezí 800 až 1700 nm
• Rozsah měření výkonu - 70 až +10 dBm
• Lineární měření v mW a nelineární v dBm
• Podsvícený displej
• Napájení 3 x baterie 1,5V/AA po dobu více než 60 hodin

TECHNICKÉ SPECIFIKACE:

• Typ detektoru: InGaAs
• Rozsah měření optického výkonu: -70 až +10dBm
• Měření na přednastavených a kalibrovaných vlnových délkách: 850, 980, 1300, 1310, 1490, 1550, 1625, 1650 (nm)
• Vstupní konektor: univerzální konektor FC/SC/ST (FC jako standard)
• Chyba měření: ±5%
• Rozlišení displeje: lineární: 0.1% ; logaritmické: 0.01 dBm
• Měření deflokace vlákna signálem: 10mW (650 nm ± 10 nm)
• Měřitelná délka optického vlákna: přibližně 8 ~ 10 km
• Modulace paprsku: pulsní/nepřetržitý bez modulace
• Výstupní konektor: FC/SC/ST
• Automatické vypnutí po uplynutí: 10 min
• Indikace vybité baterie: při 3,3V
• Automatické vypnutí: při poklesu napětí na 3V
• Napájení: 3x baterie 1,5V/AA
• Hmotnost: 300 g
• Rozměry: 189 x 87 x 45 mm

OBSAH BALENÍ:

• Přístroj UT693D
• Plátěný obal (vak)
• 3x baterie 1.5V AA
• Návod k použití
