UNI-T UT682 Tester kabelu UTP

Podrobný popis

UNI-T UT682 tester UTP kabelů

UT682 je spolehlivý hledač kabelů skládající se z vysílače a příjmače. Je vhodný k určení telefoních, síťových, koaxiálních, silových a ostatních kabelů.

Měřič - vyhledávač párů vodičů s testerem kabelů RJ-45 Uni-T UT682
Uni-T UT682 je pokročilý nástroj pro identifikaci a testování kabelů, ideální pro síťové techniky, elektrikáře a instalatéry telefonů. Díky schopnosti pracovat s různými typy kabelů přístroj zajišťuje přesnost a efektivitu při diagnostice a údržbě kabelových instalací.

Komplexní možnosti testování
UT682 může pracovat s internetovými, elektrickými a telefonními kabely, což z něj činí extrémně univerzální nástroj. Zařízení umožňuje kontrolu kontinuity obvodu, detekci zkratů a indikaci polarity párů telefonních vodičů v rozsahu ±(5 V~52 V). Maximální délka telefonní linky, kterou lze testovat, je až 3000 m, díky čemuž je UT682 ideální pro použití ve velkých instalacích.

Signalizace a úspora energie
Měřič nabízí světelnou a zvukovou indikaci, která usnadňuje identifikaci vodičů v obtížných podmínkách. Indikátor slabé baterie zajišťuje, že zařízení je vždy připraveno k použití, zatímco nízká spotřeba energie jak v pohotovostním režimu (~10 mA), tak během provozu (<40 mA) zajišťuje dlouhodobé používání bez časté výměny baterie. Vysílač generuje trvalé výstupní napětí až 12 V peak-peak, což umožňuje efektivní testování a lokalizaci vodičů.

Pevná konstrukce a snadné použití

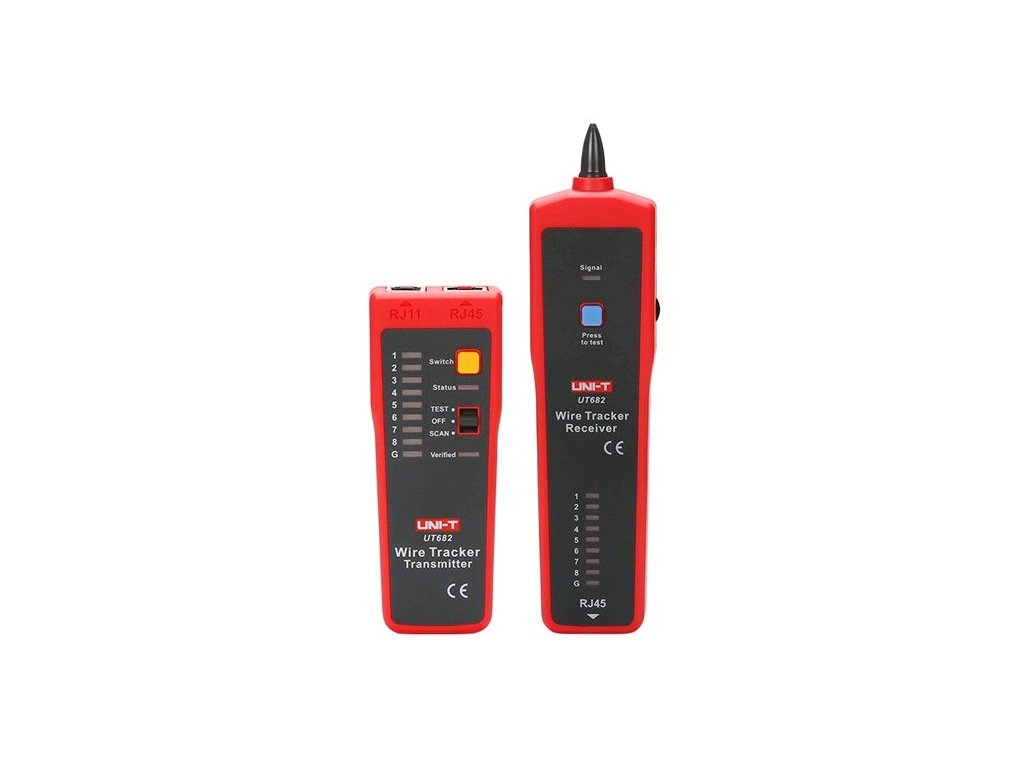

UT682 se skládá z vysílače a přijímače, které jsou kompaktní a snadno se přenášejí. Vysílač váží 150 g a má rozměry 74 x 68 x 28 mm, zatímco přijímač váží 130 g a má rozměry 208 x 47 x 33 mm. Zařízení je napájeno 9V bateriemi, což zajišťuje dlouhodobý provoz. Sada obsahuje veškeré potřebné příslušenství, jako jsou kabely RJ11, RJ45 a kabel RJ11 s krokosvorkami a také pouzdro pro skladování a přepravu.

Odolnost vůči podmínkám prostředí
UT682 je navržen pro provoz v širokém teplotním rozsahu od 0 °C do 40 °C a vlhkosti od 20 % do 75 % RH. Zařízení lze skladovat při teplotách od -10°C do 50°C, s vlhkostí od 10% do 90% RH, což z něj činí odolný a spolehlivý nástroj i v obtížných podmínkách. Zařízení je přizpůsobeno i pro práci ve výškách do 2000 m.

HLAVNÍ FUNKCE:

• Přenos signálu: Multifrekvenční pulsy
• Test zkratu
• Test přerušeného obvodu
• Ovládání hlasitosti přijímače
• Hledání přerušení kabelu
• Testovací rozsah pro audio signál: >=1000m
• Testovací rozsah pro video signál: >=100m
• Indikace slabé baterie (vysílač)
• Maximální stanby proud přijímače: 30mA
• Maximální operační proud přijímače: 100mA
• Test pořadí kabelů: 9 LED: LED1-LED8, LED G
• Výstupní napětí vysílače: 8V Peak-Peak
• Zdířka na sluchátka

TECHNICKÉ SPECIFIKACE:

• Typ kabelu: internet/elektřina/telefon
• Maximální délka telefonní linky: 3000 m
• Napájení: 9V baterie
• Rozměry vysílače: 125x48x28mm
• Rozměry přijímače: 195x48x30mm
• Hmotnost vysílače: 125g
• Hmotnost přijímače: 153g

OBSAH BALENÍ:

• UNI-T UT682 Vysílač
• UNI-T UT682 Přijímač
• RJ11 kabel
• RJ45 kabel
• kabel s krokosvorkami
• 2x 9V baterie
• pouzdro
• návod
