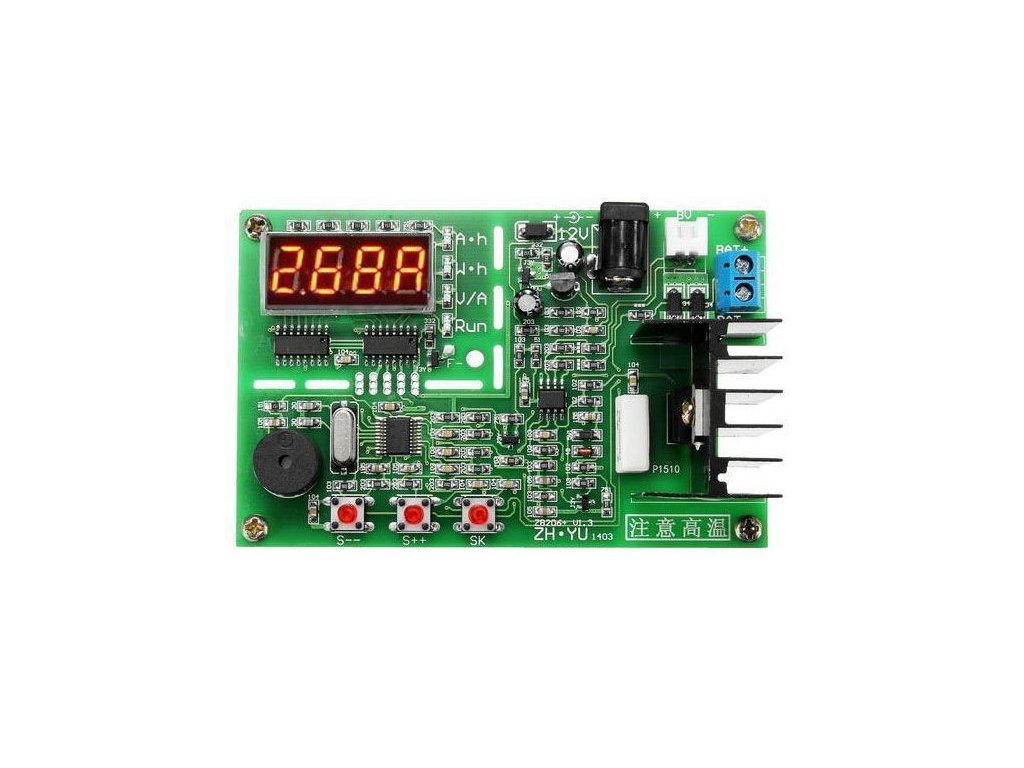

Tester článků, baterií a powerbank do napětí 8,5V ZB206 V1.3

Podrobný popis

Modul změří kapacitu a vnitřní odpor článku nebo baterie s napětím 1,2-8,5V a rovněž i kapacitu powerbanky s výstupem USB. Měří pomocí času, vybíjecího proudu a svorkového napětí.

**Specifikace:**
Napájení: 12VDC/<35mA (konektor DC 5,5x2,1mm)
Max napětí měřeného článku nebo powerbanky: 8,5V
Max nepřesnost při něření času a vybíj. proudu: +-1%
Max nepřesnost při něření napětí: +-1%
Max. celková tolerance měření při Ivyb:
0,1-0,2A=2,5%, 0,3-0,5A=1,6%, 0,6-1,0A=1,2%, 1,1A-2,6A=1%
Rozměry 97x62x38mm/47g

**Návod k použití:**

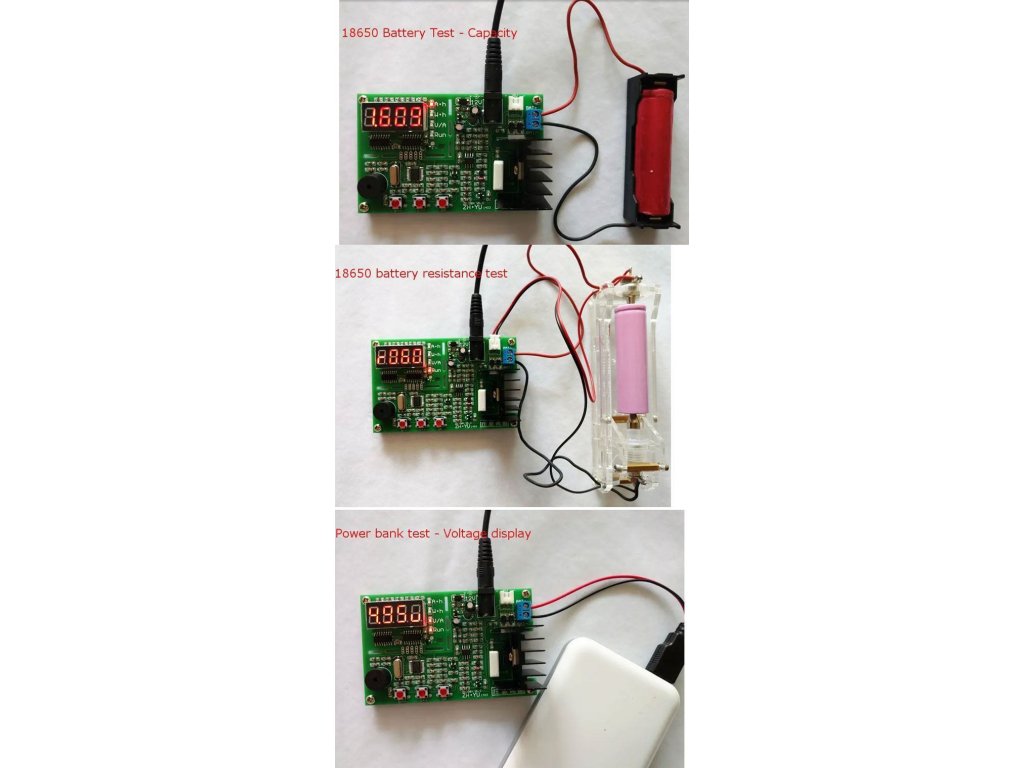

1) Připojte plně nabitý měřený článek nebo powerbanku ke svorkám BAT+ a BAT-. Použijte co nejkratší vedení a co nejsilnější vodiče s ohledem na jmenovitou kapacitu článku. Pro článek 18650 stačí přívody 2x1mm2. Připojte napájecí napětí 12V.
2) Tlačítky S++ a S-- nastavte vybíjecí proud v rozsahu 0,1-2,6A a poté stiskněte tlačítko SK pro zahájení měření. Kontrolka RUN se rozsvítí. Po ukončení testu začne blikat displej s údajem kapacity a kontrolka RUN zhasne.
3) Stiskem tlačítka SK je možno postupně zobrazit kapacitu (Ah), Energii (Wh) a vypínací napětí (V)

**Chybová hlášení:**
Err1: napětí článku nebo baterie je vyšší, než 8,5V
Err2: napětí článku nebo baterie je nižší, než nastavená hodnota koncového napětí, článek je přepólovaný nebo není zapojeno 4-vodičové připojení pro při měření vnitřního odporu.
Err3: článek nebo baterie neumožňuje nastavený vybíjecí proud nebo je vnitřní odpor článku vysoký.
Err4: poškozený výkonový tranzistor
Err5: překročení nax. zatěžovacího výkonu 12W (lze vypnout v nastavovacím režimu)
Err6: napájecí napětí je mimo povolený rozsah 11-14V

**Režim měření vnitřního odporu:**
Aktivuje se připojením napájecího napětí současně se stiskem tlačítka S-. Pracuje pouze se 4-vodičovým připojením, viz. obr. a nastavení.
Údaj na displeji je v miliohmech, tlačítkem SK lze zobrazit rovněž svorkové napětí článku.
Režim měření vnitřního odporu lze ukončit odpojením napájecího napětí

**Režim konfigurace:**
Aktivuje se připojením napájecího napětí současně se stiskem tlačítka SK. Tlačítky S++ a S-- lze volit jednotlivé režimy nastavení:
- 2-4vodičové připojení (LJ2,LJ4)
- automatická detekce článku nebo baterie: (AUoN, AUoF). Pokud je autodetekce vypnutá, lze v testovacím režimu upravit i vypínací napětí v rozsahu 1-6V po 0,1V (tlačítky S-- a S++)
- zvukový alarm při ukončení měření: (BEoN,BEoF)
- limit výkonu 12W (LPoN,LPoF)-lze zrušit při použití ventilátoru-viz níže
- ovládání ventilátoru (S00,S05,S10) S00-běží vždy, S05-beží nad 5W, S10-běží nad 10W.
Ventilátor lze připojit mezi plošku F- a kladný pól napájení.

popis např. zde:

https://powercartel.com/teardowns/zh-yu-zb206-battery-tester/
https://www.gotronik.pl/tester-pojemnosci-ogniw-zhiyu-zb206-v13-baterii-akumulatorow-p-6479.html
