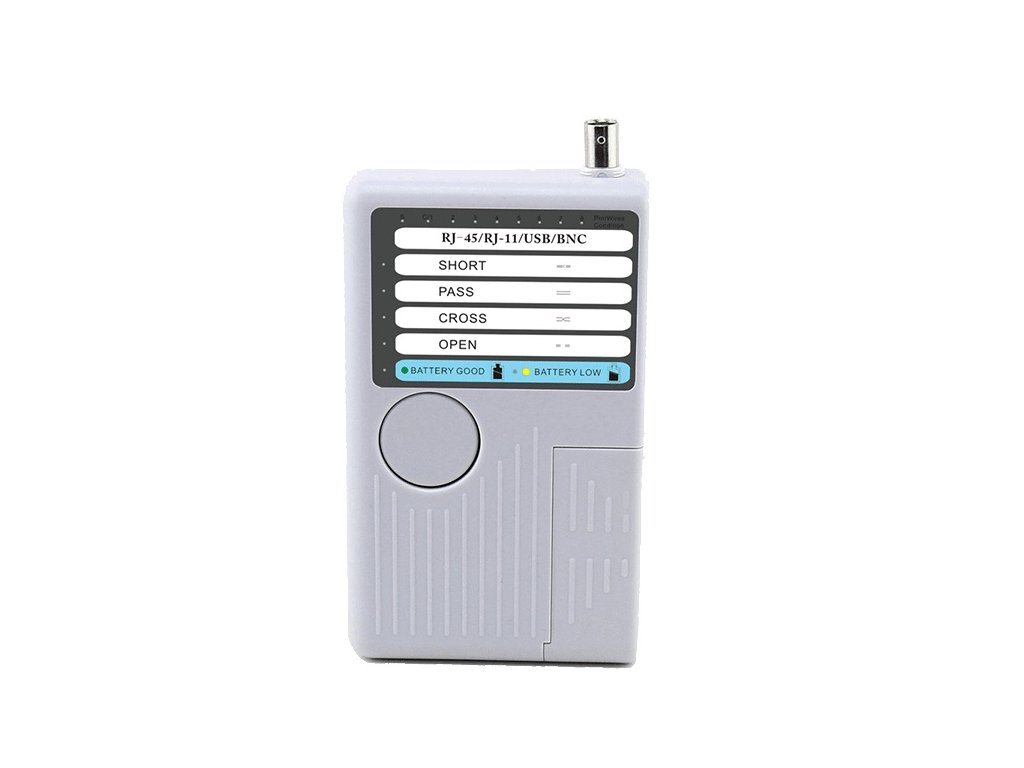

Tester kabelu 4 in 1 (RJ11, RJ45, USB, BNC) pro CAT 5 / 6 a ISDN (NF-3468)

Podrobný popis

Tester pro síťové kabely zakončené konektory RJ-11,12,45 nebo koaxiální kabely a USB. Dokáže zjistit, zda kabel není přerušený, jestli nemá zkratované některé žíly nebo zjistit typ kabelu - patch nebo cross. Lze testovat kabely jak volné přímo testerem, tak i kabely zabudované pomocí testeru a speciálního terminátoru, který se jednoduše připojí na druhý konec kabelu. Tento jednoduchý přístroj slouží především ke kontrole správnosti zapojení párů (tzv. Wire Map) datového kabelu na komponentech strukturované kabeláže. Co je Wire Map (mapa zapojení)? Tento parametr kontroluje správnost zapojení jednotlivých párů v zásuvce nebo patch panelu, a to včetně propojení stínění u STP kabeláže. Rovněž kontroluje průchodnost signálu po celé délce kabelu – tj. dokáže upozornit na přerušení některého z vodičů popř. jejich zkrat. Parametr Wire Map je velmi důležitý, ale sám o sobě nedokáže zajistit bezchybnou funkčnost instalované počítačové sítě. Ke změření správnosti mapy zapojení postačí i velmi jednoduchý měřicí přístroj. Co dělat v případě, že parametr Wire Map vykazuje chybu? Nejdříve je nutné zkontrolovat správnost zapojení jednotlivých vodičů ve svorkovnici. Pokud je zapojení správné - tj. odpovídá standardizovaným schématům T568A nebo T568B a Wire Map přesto vykazuje chybu, může být příčin několik: chybě zařezaný vodič ve svorkovnici, přerušení uvnitř kabelu, nebo zkrat. Pokročilejší měřicí přístroje dokáží při vyhodnocování měření s poměrně velkou přesností určit místo chyby, a tím zjednodušit odstranění problému. Specifikace produktu: Název značky: Noyafa Číslo modelu: NF-3468 Port: RJ11/RJ45/BNC/USB Typ testování: Kabel RJ11/ RJ45/ BNC/ USB Napájení: 9V alkalická baterie (není součástí balení) Vlastnosti: - Pro CAT 5 / 6 sítě a ISDN - USB AB kabel tester - Test připojení s LED ukazateli - lze testovat: SHORT, NON PARALLEL, NO CONNECTION - Napájení 9V baterie (není součástí balení) Technické parametry: LED dioda: signalizace nízkého stavu kapacity baterie Rozměry v cm (DxŠxV): 16x9x3 Hmotnost: 202 g (bez baterie) Napájení: 9V baterie LCD displej: NE Zkontrolujte závady kabelu RJ11: ANO Zkontrolujte závady kabelu RJ45: ANO Zkontrolujte závady BNC kabelu: ANO Zkontrolujte závady kabelu USB: ANO Vizuální zobrazení drátové mapy (otevřený/ křížový/ krátký/ dobrý): ANO
