Hmoždinka 12mm + šroub 200mm FAST

Podrobný popis

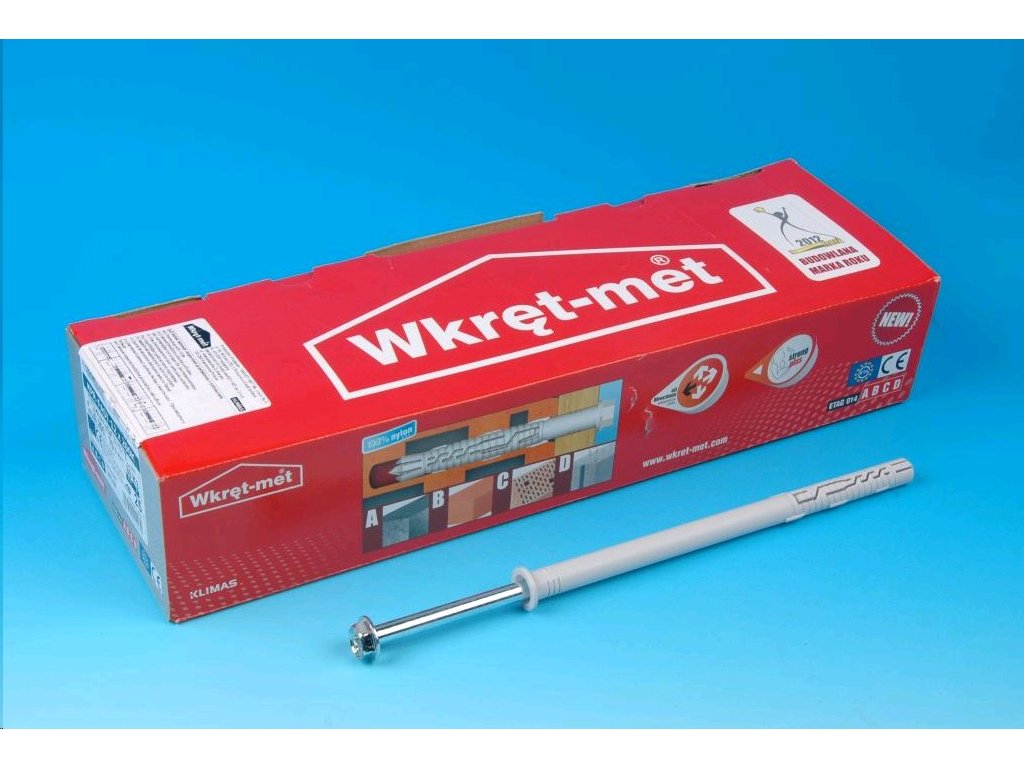

Hmoždinka 12mm + šroub 200mm FAST

Aplikace

Montáž lehkých vnitřních ocelových konstrukcí, montáž výloh, prosklených stěn nebo zasklení, montáž okenních a dveřních truhlářských výrobků, garážových vrat, montáž zábradlí a balustrád uvnitř budov.

Upevnění prvků stavebních instalací (klimatizace, ohřívače, hydrofory, vodní filtry, radiátory atd.), upevnění středních a malých skladovacích regálů, nábytku a interiérů, montáž markýz, okenních žaluzií, rolet, stříšek uvnitř budov.

Základní parametry výrobku

Průměr [mm] 12
Materiál Polyamid / ocel
Rozměry tělesa Dk x dk [mm] 12 x 230
Průměr tělesa dk [mm] 12
Průměr příruby tělesa Dk [mm] 18
Délka těla Lk [mm] 230
Materiál těla Polyamid
Velikost šroubu / šroubu / dříku dw x Lw [mm] 8 x 235
Průměr šroubu/šroubu/dříku dw [mm] 8
Délka šroubu/šroubu/šroubu Lw [mm] 235
Materiál šroub / šroub / dřík / hřebík Ocel
Tloušťka ochranného povlaku [µm] 5
Typ hlavy šroubu/šroubu/stopky HEX/TX
Typ sedla pro šroub/šroub/dřík TX-40
Průměr hlavy šroubu Dw [mm] 18
Výška hlavy šroubu/šroubu/dříku k [mm] 7,1
Šířka přes byty SW13

Montážní parametry

Podle ETAG020
Podle ETAG020 A - prostý beton, B - plné keramické / silikátové cihly, C - děrované (duté) cihly, D - pórobeton (AAC) / prvky z lehkého kameniva (LAC).
Průměr otvoru/vrtáku do [mm] 12
Hloubka montážního otvoru [mm] 80
Průměr upevňovacího otvoru df [mm] 14
Maximální tloušťka upevňovacího prvku tfix max [mm] 160
Povlak pozinkovaný

Vlastnosti a výhody

Výhoda 1 Zaoblený profil závitu zvyšuje roztažnost hmoždinky, protože závit neprořezává plášť.
Výhoda 2 Zmenšení průměru šroubu uprostřed délky usnadňuje a urychluje přesné zasunutí šroubu a rozprostření trojúhelníku.
Výhoda 3 Speciální plastové výstupky zaklíní plášť do otvoru a zabrání jeho otáčení během instalace.
Výhoda 4 Čtyřsměrná expanze zvětšuje styčnou plochu a kotevní kapacitu.
Výhoda 5 Zvýšená pevnost ve smyku a ohybu díky zvětšenému průměru šroubu v hlavě.
Výhoda 6 Pozinkované - optimální ochrana proti korozi pro vnitřní použití
Výhoda 7 Přední dilatační zóna zvyšuje nosnost upevnění.
Výhoda 8 Široká košilová příruba izoluje šroub od upevňovacího materiálu, takže šroub není vystaven kontaktní korozi.
Výhoda 9 Šestihranná hlava podložky s TX nátrubkem zvětšuje plochu a upínací sílu a umožňuje použití momentového klíče.

Technické/montážní parametry ostatní

Tabulka zatížitelnosti. - výsuvná kapacita BETON C12/15 3,5
Min. tloušťka podkladu - beton hmin [mm] 100
Nosnost - odolnost proti vytažení BETON C16/20 5
Odizolovací nosnost BETON C50/60 - odolnost proti vytažení BETON C50/60 5
Min. osová vzdálenost (mezi články) - beton Smin [mm] 100
Zatížitelnost při odizolování - Odolnost proti vytažení CERAMIC BRICK 3,5
Min. tloušťka základu - cihla hmin [mm] 120
Min. vzdálenost hran - cihla cmin [mm] 100
Min. osová vzdálenost (mezi spárami) - cihla Smin [mm] 100
Charakteristická nosnost - výsuvné SILIKÁTOVÉ KOSTKY 3
Min. tloušťka broušeného zdiva - dutá cihla hmin [mm] 180
Min. vzdálenost hran - dutá cihla cmin [mm] 100
Min. osová vzdálenost (mezi spoji) - keramický blok Smin [mm] 100
Min. tloušťka podkladového materiálu - pórobeton hmin [mm] 100
Min. vzdálenost okrajů - pórobeton cmin [mm] 100
Min. osová vzdálenost (mezi spárami) - pórobeton Smin [mm] 100
Nosnost - výsuvný SILIKÁTOVÝ KÁMEN 3,5
Pevnost při vytažení - výsuvné keramické kostky 2
Pevnost při vzletu - LAC 1.5
Nosnost při vytažení LAC 1,5
Odolnost proti vytažení AAC2 0,75
Nosnost při vytažení AAC7 3
