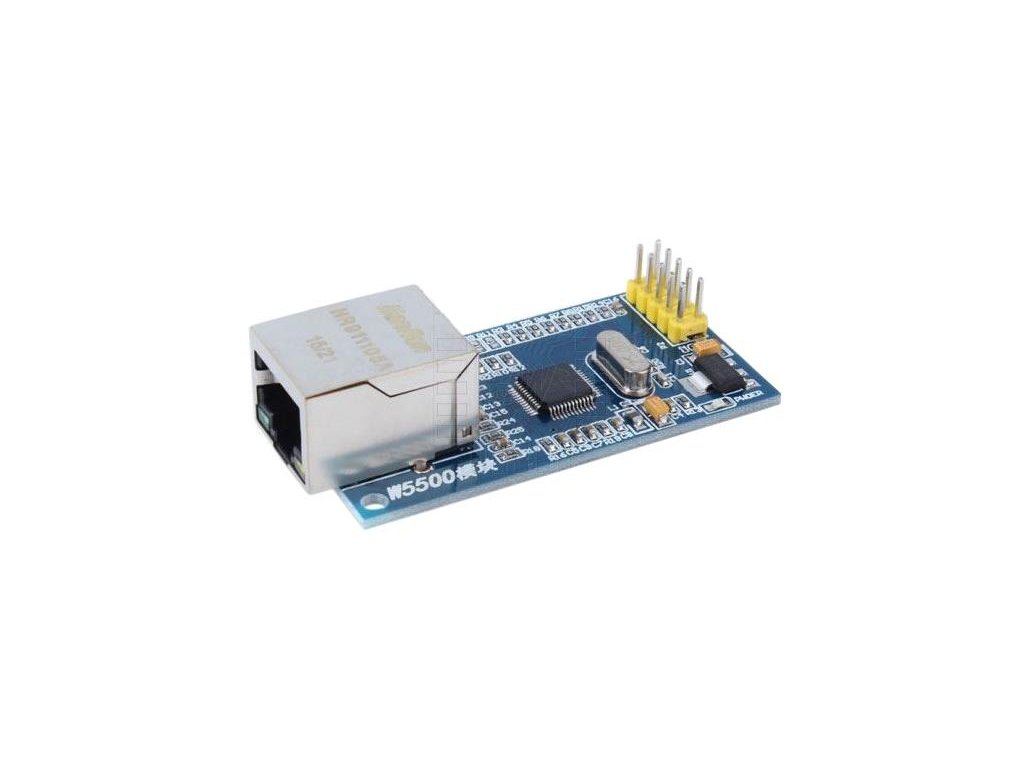

Arduino Ethernet modul W5500

Podrobný popis

W5500 je ethernetový modul, který je založen na novém typu čipu W5500. Čip W5500 je pevný ethernetový řadič s integrovaným TCP / IP, který umožňuje snadné připojení k internetu pro vestavěné systémy pomocí rozhraní Serial Peripheral Interface (SPI). W5500 nejlépe vyhovuje uživatelům, kteří potřebují stabilní připojení k internetu, pomocí jediného čipu pro implementaci protokolu TCP / IP Stack, 10/100 Ethernet MAC a PHY. Jednotka TCP / IP s pevným připojením podporuje protokoly TCP, UDP, IPv4, ICMP, ARP, IGMP a PPPoE, … které byly odzkoušeny v mnoha různých aplikacích. W5500 používá jako paměť pro datovou komunikace interní vyrovnávací paměť 32 kB. Pomocí W5500 mohou uživatelé implementovat potřebnou ethernetovou aplikaci pomocí jednoduchého soketového programu, namísto výroby komplexníhoet­hernetového řadiče. Je možné použít současně 8 nezávislých hardwarových zásuvek. SPI (Serial Peripheral Interface) je k dispozici pro snadnou integraci s externím MCU. Model W5500 SPI podporuje rychlost 80 MHz a nový účinný protokol SPI, takže uživatelé mohou provádět vysokorychlostní síťovou komunikaci. Aby se snížila spotřeba energie systému, W5500 poskytuje WOL (Wake on LAN) a režim vypnutí.

Parametry produktu:

- podporuje hardwarové protokoly: TCP / IP: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
- podporuje současně 8 nezávislých zásuvek
- podporuje režim vypnutí
- podporuje Wake on LAN přes UDP
- podporuje vysokorychlostní sériové periferní rozhraní (SPI MODE 0, 3)
- interní paměť 32 kB pro vyrovnávací paměti Tx / Rx
- 10BaseT / 100BaseTX Ethernet PHY vložen
- podpora automatického vyjednávání (Full and half duplex, 10 a 100)
- nepodporuje fragmentaci protokolu IP
- 3.3V provoz s tolerancí signálu 5V I / O
- LED výstupy (Full / Half duplex, Link, Speed, Active)

Technické parametry:

- velikost modulu: 55 mm x 28 mm
- napájení: 3,3V / 5V
- frekvence hodin SPI (MAX): 80MHz
- pracovní proud (cca): 128mA


Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
