Arduino Ethernet modul W5500 TCP/IP

Podrobný popis

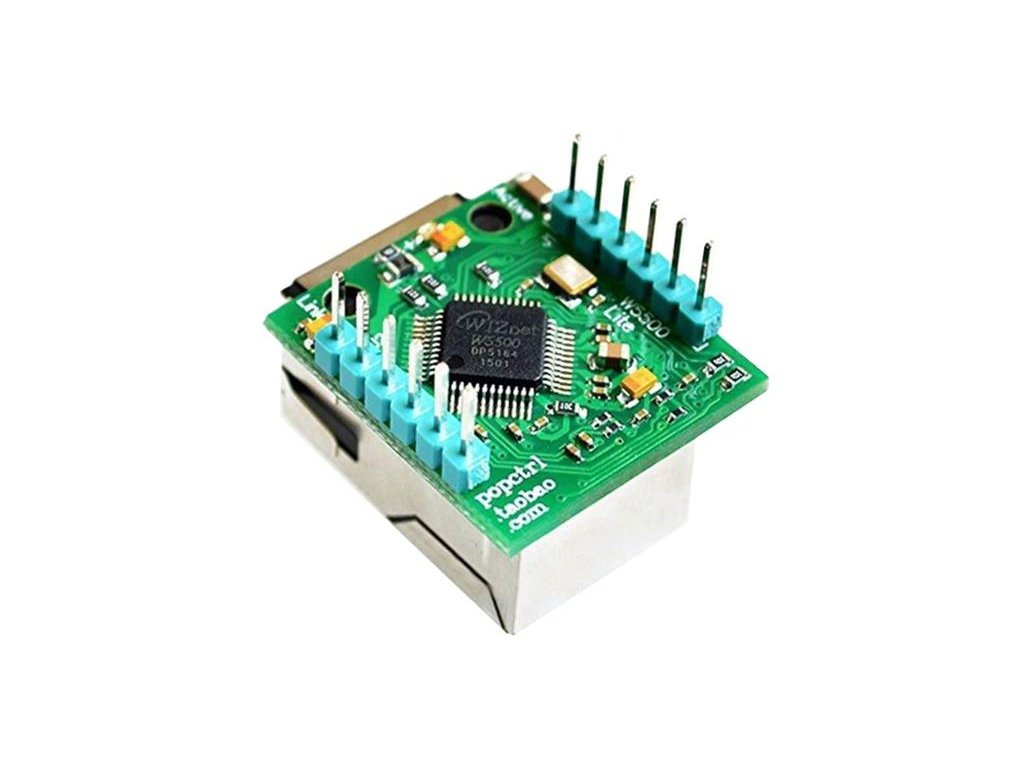

Miniaturní modul s čipem WizNet W5500 pro připojení na Ethernetovou síť pomocí Vašeho Arduina. Jedná se provozně o velmi spolehlivý modul pro TCP komunikaci. K řídícímu kontroléru se připojuje pomocírozhraní SPI (Serial Peripheral Interface), který ke spojení vyžaduje pět signálů (clock-SCK, data in–MISO, data out–MOSI, chip select–CS a RESET). Ideální pro Arduino DUE s podporou 3.3V technologie,k 5V signálům jsou I/O tolerantní. Možnost taktování SPI až do 80MHz, prakticky funguje na DUE spolehlivě i při 40MHz. RJ45 konektor s integrovanými pulsními transformátory obsahuje i dvě LED pro signalizaci připojení k síti (zelená) a síťovou aktivitu (žlutá). Napájení modulu je napětím 3.3V.


Technické parametry:

- napájení: 3.3VDC
- spotřeba: 200mA
- rozhraní: SPI, 80MHz
- protokoly: TCP, UDP,ICMP, IPv4, ARP, IGMP, PPPoE
- buffer: 32kB pro příjem
- kompatibilita: DUE, DIGIX, ostatní s převodníkem úrovně
- čip: Wiznet 5500
- síťové rozhraní: HR911105A
- rozměry DPS: 23×25mm
- rozměry: 28.5×23×24mm


Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
