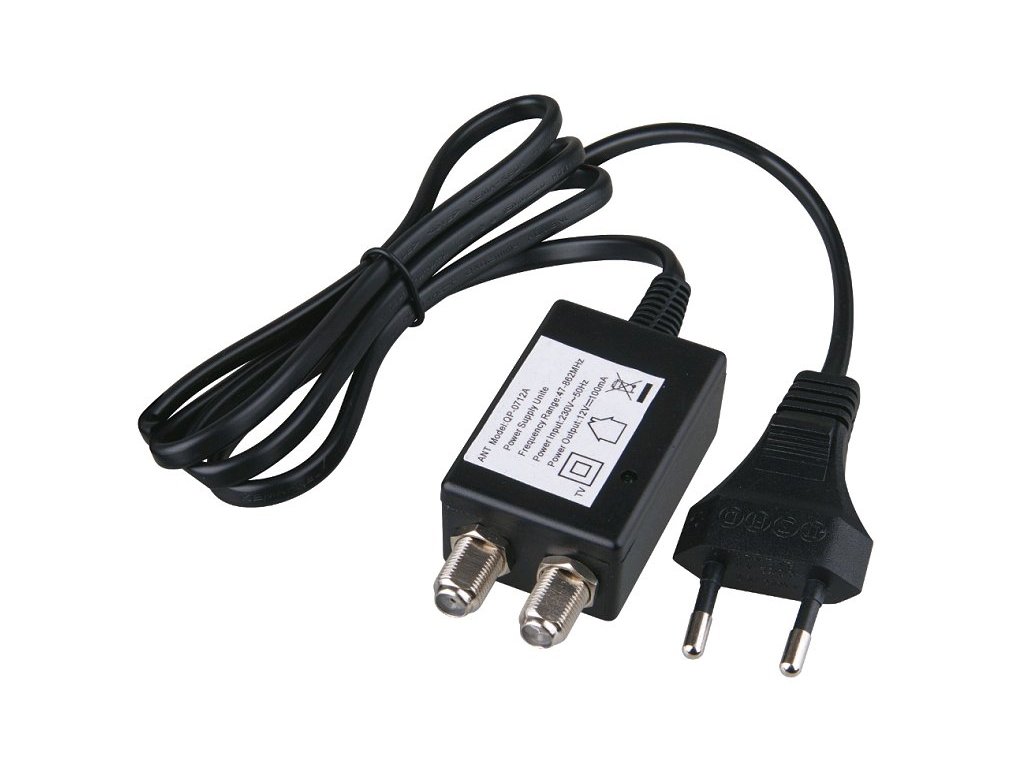

Napájecí zdroj s vyhýbkou F 12V/100mA EMOS EM-0712A / J58133

Podrobný popis

EMOS EM-0712A - Napájecí zdroj s výhybkou pro váš anténní systém


Užijte si perfektní signál bez kompromisů! S pulzním napájecím stabilizovaným zdrojem EMOS EM-0712A budete mít jistotu, že váš anténní systém bude fungovat bezchybně a s minimální ztrátou signálu.


Snadná instalace a bezproblémová montáž


Díky F zásuvkám na vstupu i výstupu napájecího zdroje budete mít instalaci hotovou za pár minut. Zapojení koaxiálního kabelu bude hračka a bude kompatibilní se všemi anténami s F konektorem.


Integrovaná napájecí výhybka pro maximální komfort


Zabudovaná výhybka umožňuje napájení předzesilovače či zesilovače přímo z koaxiálního kabelu, který vede signál k televiznímu přijímači. Tím se eliminuje potřeba samostatného napájecího kabelu a usnadňuje se instalace celého anténního systému.


Spolehlivá ochrana a indikace provozu


Napájecí zdroj je vybaven ochranným obvodem proti náhodnému zkratu na anténním vstupu, takže váš systém bude v bezpečí. LED dioda indikuje přítomnost výstupního napětí a signalizuje správnou funkci napájecího zdroje.


Úspora energie a ohleduplnost k životnímu prostředí


EM-0712A splňuje požadavky mezinárodních standardů ECO-design a CE. To znamená, že spotřebuje minimum energie v pohotovostním režimu a minimalizuje tak emise CO2. Díky vysoké účinnosti šetří až o 30% energie v běžném provozu.


Kvalita a spolehlivost, na kterou se můžete spolehnout


EMOS EM-0712A je vyroben z kvalitních materiálů a s důrazem na precizní zpracování. Navíc vám zaručí spolehlivý provoz a dlouhou životnost.


Technické specifikace:


Parametry:

• Napájecí výhybka: ano
• Produkt: napájecí zdroj
• Max. zatížení výstupu stálé/ve špičce: 100 mA
• Výstupní konektor výhybky: F konektor
• Výstupní proud: 100 mA

Ostatní parametry:

• Délka přívodního kabelu: neuvádí se
• ECO design: ano
• Filtrační kondenzátor: 470 µF
• Napájecí kabel: 1,5 m
• Provedení: SMPS spínaný
• Průchozí útlum napájecí výhybky: 1 dB
• Spotřeba v pohotovostním režimu: <0,3 W
• Určeno pro: napájení anténních předzesilovačů
• Vstupní konektor výhybky: F konektor
• Vstupní napětí: 110–230 V
• Výstupní napětí: 12 V
• Rozměr: 24 × 68 × 35 mm
• Prodejní obal: 1 ks, krabice

Pulzní napájecí stabilizovaný zdroj: Stručné vysvětlení


Pulzní napájecí stabilizovaný zdroj (zkráceně PNSS) je typ elektronického obvodu, který přeměňuje střídavé napětí (AC) na stejnosměrné napětí (DC) s přesně definovanou hodnotou a stabilitou.


Hlavní vlastnosti:

• Výkonnější a efektivnější: PNSS je typicky efektivnější než lineární stabilizovaný zdroj, protože ztrácí méně energie ve formě tepla, a proto je vhodnější pro aplikace s vyšším výkonem.
• Kompaktnější a lehčí: Díky vyšší účinnosti a menším rozměrům komponentů, PNSS bývá menší a lehčí než lineární zdroj.
• Rychlejší odezva: PNSS se rychleji přizpůsobuje změnám zatížení a vstupního napětí, což je výhoda pro aplikace s proměnným zatížením.
• Vysokofrekvenční rušení: PNSS může produkovat více elektromagnetického rušení než lineární zdroj, a proto vyžaduje vhodnou filtraci, aby se minimalizovaly problémy s elektromagnetickou kompatibilitou.


Princip fungování:

1. Přeměna AC na DC: Vstupní střídavé napětí se nejprve usměrňuje do stejnosměrného proudu.
2. PWM regulace: Dále se stejnosměrné napětí přemění na pulzní signál s proměnnou šířkou impulzu (PWM).
3. Filtrace a stabilizace: Pulzní signál se poté prochází filtrem, který odstraňuje nežádoucí harmonické a stabilizuje výstupní napětí na požadovanou hodnotu.


Použití:

PNSS se používají v široké škále aplikací, například:

• Počítače a servery: Napájení základních desek, procesorů, grafických karet a dalších komponent.
• Televizory a monitory: Napájení LCD panelů a elektroniky.
• Mobilní telefony a tablety: Napájení baterií a elektroniky.
• Průmyslové zařízení: Napájení strojů, motorů a řídicích systémů.
• Laboratorní vybavení: Napájení měřicích přístrojů a vědeckých experimentů.


Shrnutí:

Pulzní napájecí stabilizovaný zdroj je efektivní, kompaktní a univerzální zařízení, které se používá v mnoha aplikacích, kde je potřeba stabilní a přesné stejnosměrné napětí.
